Сверхтонкий порошок используют строительстве в качестве минеральной добавки при производстве огнеупорных материалов, теплоизоляции, в химической промышленности в качестве носителя катализатора и реагента в растворы. В химической промышленности для изготовления катализатора селективного окисления сероводорода в серу, для ванадиева катализатора окисления сернистого газа.
Цвет бежевый
Влажность, % 2, 5-3
Объемный вес, кг/м3 200-230
Истинная плотность, кг/м3 2060
Пористость, % 89, 1
Удельная поверхность см2/г (ПСХ) 30 000 33 000
Массовая доля остатка на сите, %
10 мкм 10
5 мкм 60
Средний размер частиц, мкм 5
pH (10%-я суспензия) 7-8
Массовая доля потерь, при прокаливании, % 5
Химический состав, %
SiO2 84-87
Al2O3 5, 5-6
Fe2O3 2, 5-3
CaO 0.61
Хранение
Химически стабилен, инертный, невоспламеняющийся продукт. Срок хранения не ограничен. Хранить в сухом месте.
1
Сухие строительные смеси
2
Сульфатостойкие высокопрочные цементы
3
Высокопрочный керамзитобетон
4
Гипсоцементно-пуццола новый бетон
5
Составы для устройства промышленных теплых полов
6
Теплоизоляционные материалы
7
Штукатурку
Преимущества использования
Работает как сильный загуститель
Снижает удельный вес готового продукта
Увеличивает адгезию
Придает огнеупорные свойства
Увеличивает прочность, стойкость к коррозии, истиранию и эрозии
Продукты
NDP-D-700
NDP-D-400

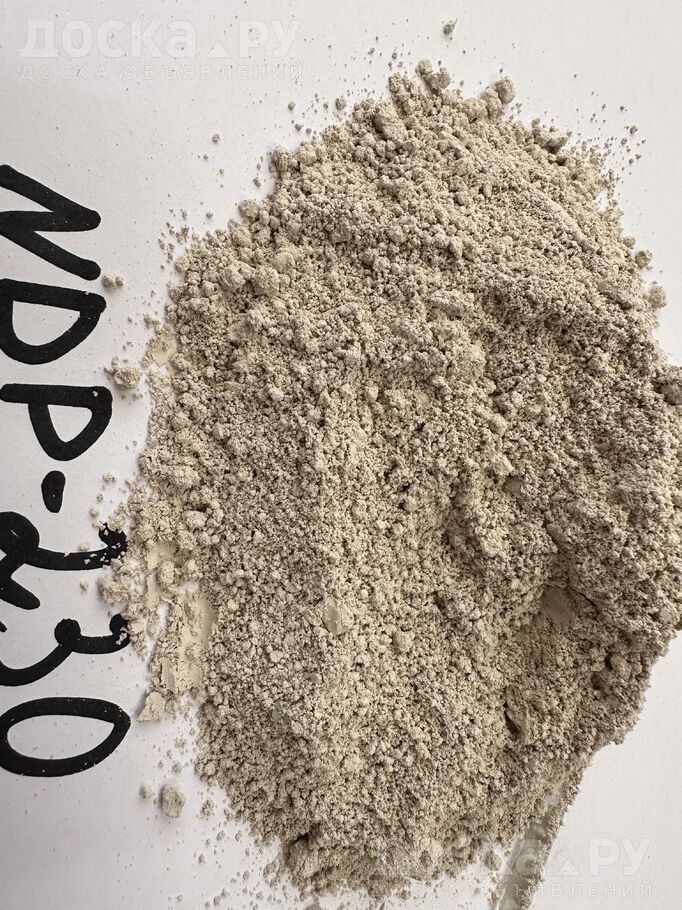

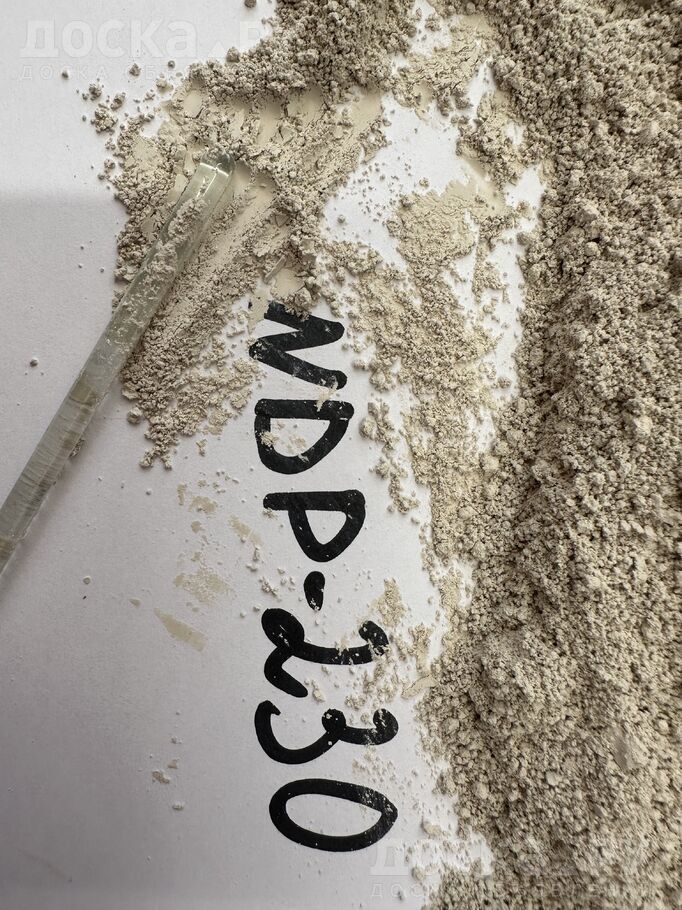

NDP-D-230
Диатомит в металлургии и огнеупорах
Предлагаем взаимовыгодное сотрудничество по поставкам компонента NDP нашего собственного производства для футеровки и обмуровки, а также для производства теплоизоляционных смесей на основе высокопористого тонкого диатомита для, это огнестойкий, прочный (6-7 по шкале Мооса) и легкий (200-400 кг/м3) материал на основе аморфного кремния.
Теплоизоляционные изделия с диатомитом применяются при сооружении печей в черной и цветной металлургии, на химических заводах.
1
Изготовление методом формования и обжига диатомита с выгорающими добавками. (такими как древесные опилки для образования дополнительных пустот)
Для связки использовать сухую молотую глину в соотношении: диатомит 90-95%, 5-10% сухая молотая глина
Полученная масса хорошо перемешивается, затворяется водой и формуется для последующей сушки и обжига
Добавляемые опилки при обжиге выгорают, оставляя полости
2
Изготовление теплоизоляционного изделия из смеси аморфного асбеста (15%) и диатомита (85%)
Из водной смеси в составе:
65% диатомита
20% гашеной извести
15% асбеста
изготовляют силикатно-кальциевые теплоизоляционные материалы высокой прочности и огнестойкости, которым можно придавать различные формы, пропаривая их в автоклаве.
