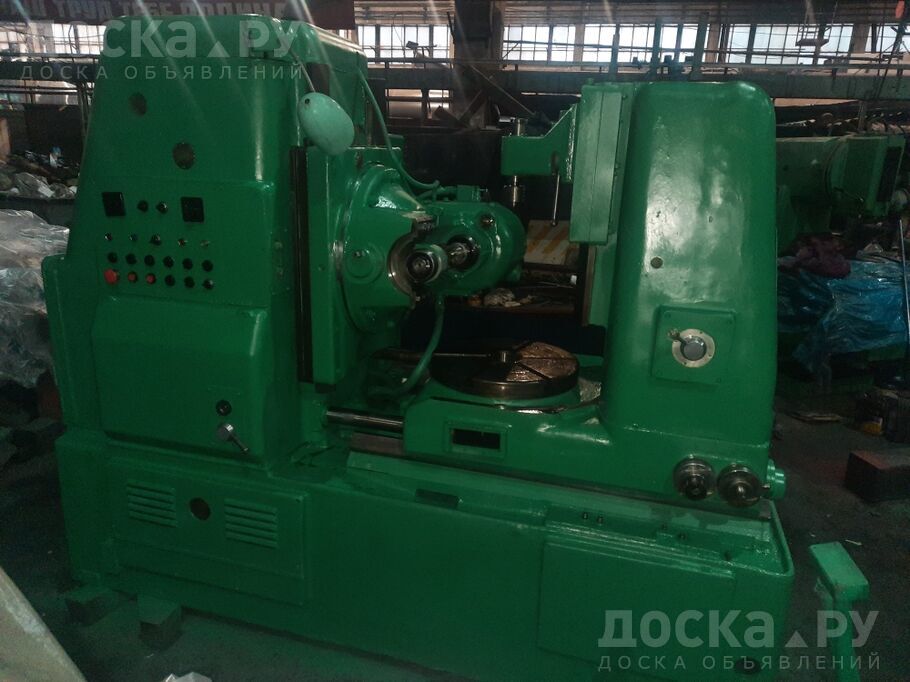

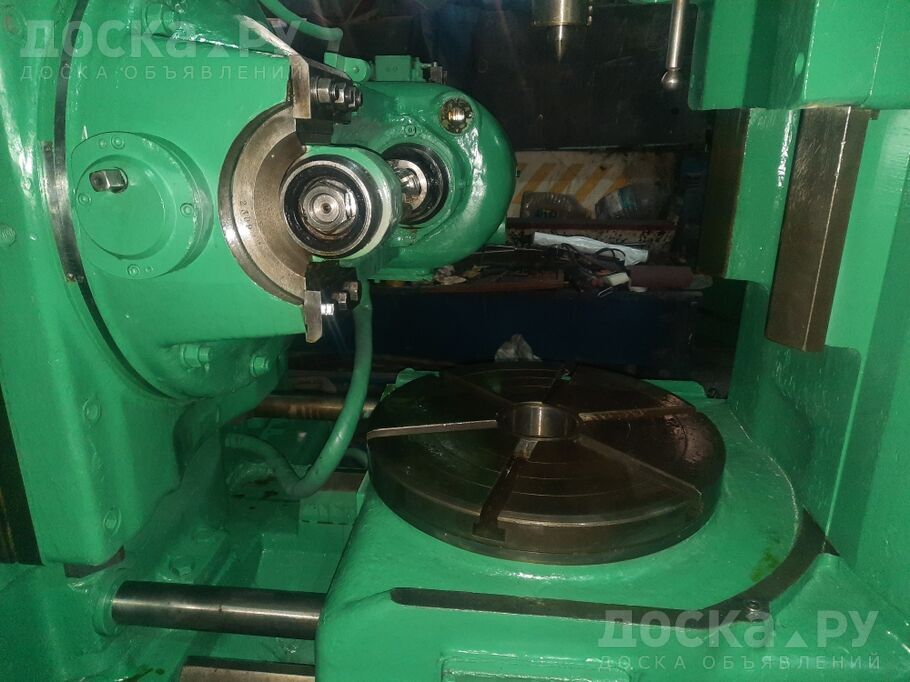

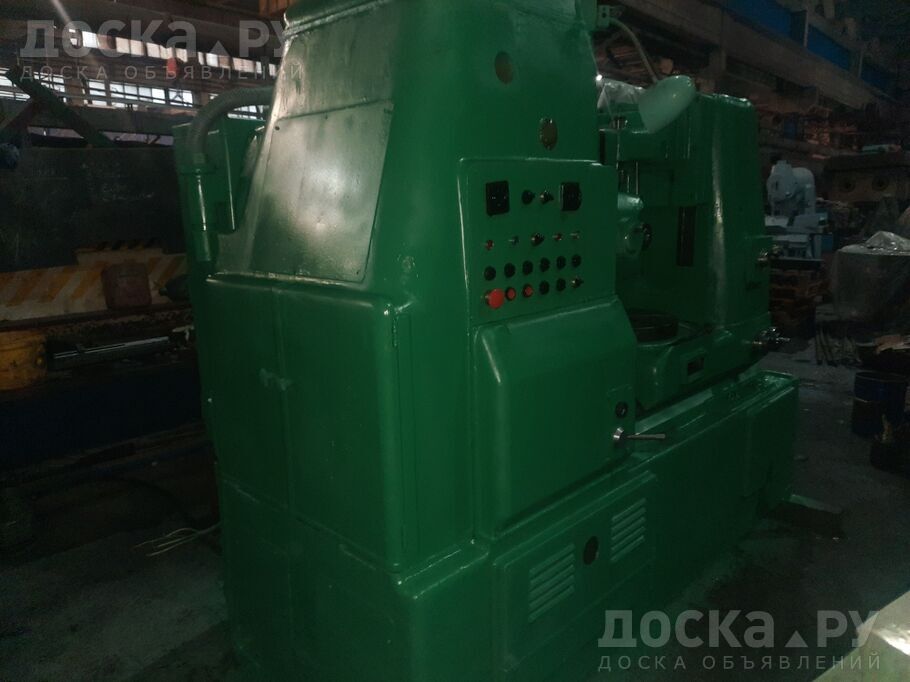

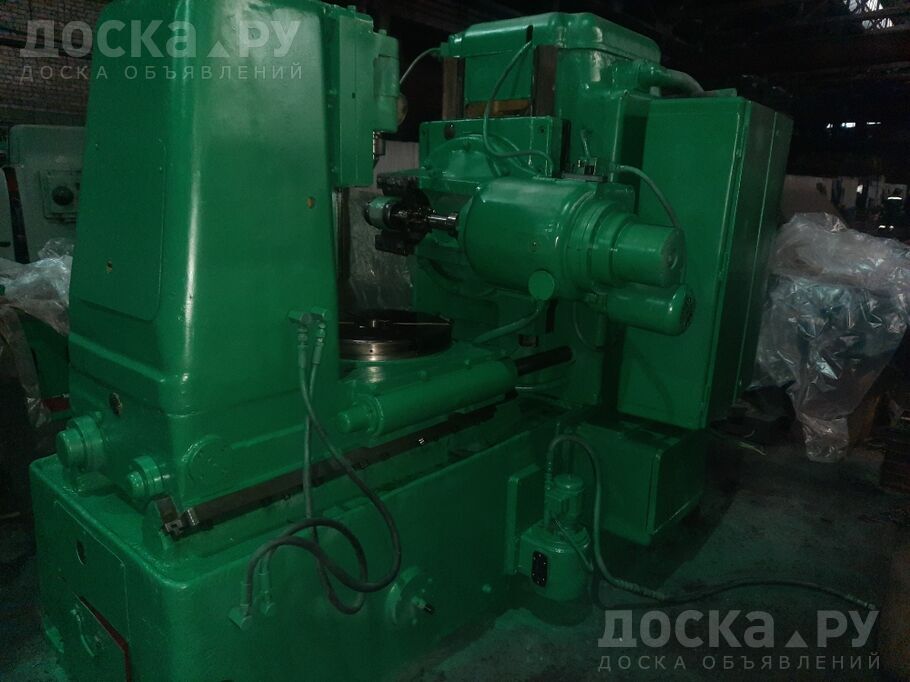

Станок зубофрезерный 5К324А

Станки модели 5к324а предназначены для нарезания цилиндрических и червячных колёс в условиях среднего и крупносерийного производства

Наибольший модуль нарезаемого колеса, мм 8

Наибольший диаметр нарезаемых червячных колес, мм 800 (Без контрподдержки)

Наибольший диаметр нарезаемых цилиндрических колеса, мм

Прямозубых 500 (Без контрподдержки)

Косозубых, при угле наклона:

30гр -400

45гр -300

60гр (При диаметре фрезы 180 мм) 120.250

Наибольшая длина нарезаемых цилиндрических колес, мм

Прямозубых 300

Косозубых, при угле наклона:

30о 200

45о 150

60о 130

Наименьшее число нарезаемых зубьев 12

Расстояние между осями стола и фрезы, мм

Наименьшее 60

Наибольшее 350

Расстояние от плоскости стола до оси фрезы, мм

Наименьшее 210

Наибольшее 570

Диаметр стола, мм 630

Ускоренное перемещение стола, мм/мин 170

Ручное перемещение стола на один оборот, мм 0, 5

Наибольшие размеры режущего инструмента, мм

Диаметр 200

Длина 200

Наибольшее перемещение суппорта, мм 360

Ускоренное перемещение каретки суппорта, мм/мин 550

Диаметр фрезерных оправок, мм 32, 40

Скорость перемещения шпинделя вдоль оси, мм/мин 12

Расстояние от оси шпинделя до направляющих суппорта, мм 319

Наибольший угол наклона зубьев обрабатываемого зубчатого колеса, градус +-60

Конусное отверстие суппорта Морзе 5

Наибольшее осевое перемещение фрезы, мм 80

Мощность главного электродвигателя, кВт 7, 5

Число оборотов в минуту 1480

Пределы чисел оборотов фрезы в минуту 50.310

Число ступеней оборотов фрезы 9

Пределы подач, мм/об

Продольной 0, 8.5, 0

Радиальной Число ступеней подач 0, 3.1, 7

Габаритные размеры станка, мм Длина 2500, Ширина 1440, Высота 2000

Масса станка, кг 6400
